Wat is het verschil tussen klepafsluiter en schuifafsluiter?

Regelafsluiters, schuifafsluiters, vlinderkleppen, terugslagkleppen en kogelkranen, etc. Deze afsluiters zijn inmiddels onmisbare besturingscomponenten in diverse leidingsystemen. Elke klep is anders qua uiterlijk, structuur en zelfs functioneel doel. De afsluiter en de schuifafsluiter vertonen echter enige overeenkomsten qua uiterlijk, en beide hebben de functie om in de pijpleiding af te snijden, maar het verschil tussen de afsluiter en de schuifafsluiter is nog steeds erg groot.

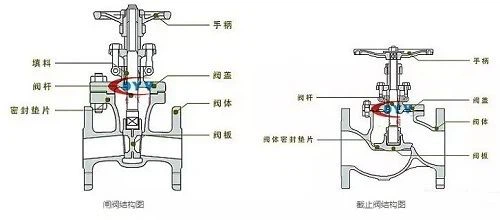

Structureel

Er moet aandacht worden besteed aan de selectie wanneer de installatieruimte beperkt is. De schuifafsluiter kan goed worden gesloten met het afdichtingsoppervlak, afhankelijk van de middelhoge druk, om het effect van geen lekkage te bereiken. Bij het openen en sluiten zijn de klepkern en het afdichtingsvlak van de klepzitting altijd in contact en schuren ze tegen elkaar aan, waardoor het afdichtingsvlak gemakkelijk te dragen is. Wanneer de schuifafsluiter bijna sluit, is het drukverschil tussen de voorkant en de achterkant van de pijpleiding groot, waardoor het afdichtingsoppervlak erger wordt.

De structuur van de schuifafsluiter zal gecompliceerder zijn dan de afsluiter. Uiterlijk is de schuifafsluiter groter dan de afsluiter en is de afsluiter langer dan de schuifafsluiter. Bovendien kan de schuifafsluiter worden onderverdeeld in een heldere staaf en een donkere staaf. De afsluiter doet dat niet.

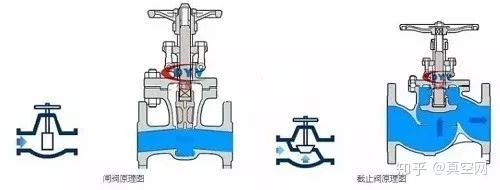

Werkend principe

Wanneer de afsluiter wordt geopend en gesloten, gaat de steel omhoog, dat wil zeggen wanneer het handwiel wordt gedraaid, zal het handwiel draaien en samen met de steel omhoog komen. De schuifafsluiter draait het handwiel om de klepsteel op en neer te laten bewegen, en de positie van het handwiel blijft ongewijzigd. Het debiet is anders, de schuifafsluiter moet volledig open of volledig gesloten zijn, maar de afsluiter is niet vereist. De afsluiter heeft inlaat- en uitlaatrichtingen gespecificeerd; de schuifafsluiter heeft geen inlaat- en uitlaatrichtingseisen.

Bovendien heeft de schuifafsluiter slechts twee toestanden: volledig open of volledig gesloten, de openings- en sluitingsslag van de poort is groot en de openings- en sluitingstijd is lang. De bewegingsslag van de klepplaat van de afsluitklep is veel kleiner, en de klepplaat van de afsluitklep kan tijdens de beweging op een bepaalde plaats worden gestopt voor stroomaanpassing. De schuifafsluiter kan alleen als afsluiter worden gebruikt en heeft geen andere functies.

Prestatieverschil

De afsluiter kan worden gebruikt voor afsluiting en debietregeling. De vloeistofweerstand van de klepafsluiter is relatief groot en het openen en sluiten is bewerkelijker, maar omdat de afstand tussen de klepplaat en het afdichtingsoppervlak kort is, is de openings- en sluitingsslag kort.

Omdat de schuifafsluiter alleen volledig geopend en volledig gesloten kan worden, is de stromingsweerstand van het medium in het kanaal van het klephuis bijna nul, dus het openen en sluiten van de schuifafsluiter zal zeer arbeidsbesparend zijn, wanneer deze volledig geopend is. maar de poort is ver verwijderd van het afdichtingsoppervlak en de openings- en sluitingstijd is lang.

Installatie en doorstroming

Het effect van de schuifafsluiter in beide richtingen is hetzelfde. Er is geen vereiste voor de inlaat- en uitlaatrichtingen voor installatie en het medium kan in beide richtingen stromen. De klepafsluiter moet strikt worden geïnstalleerd in overeenstemming met de richting die wordt aangegeven door de pijl op het klephuis.

De afsluiter is laag in en hoog uit. Van buitenaf is het duidelijk dat de pijpleiding niet op de horizontale lijn van één fase ligt. Het stroompad van de schuifafsluiter ligt op een horizontale lijn. De slag van de schuifafsluiter is groter dan die van de afsluiter.

Vanuit het perspectief van stromingsweerstand is de stromingsweerstand van de schuifafsluiter klein wanneer deze volledig geopend is, en is de stromingsweerstand van de lastafsluiter groot. De stroomweerstandscoëfficiënt van een gewone schuifafsluiter is ongeveer 0,08 ~ 0,12, de openings- en sluitkracht is klein en het medium kan in twee richtingen stromen. De stromingsweerstand van gewone klepafsluiters is 3-5 keer die van schuifafsluiters. Bij het openen en sluiten moet het worden gedwongen om te sluiten om de afdichting te bereiken. De klepkern van de afsluiter maakt geen contact met het afdichtingsoppervlak wanneer deze volledig gesloten is, dus de slijtage van het afdichtingsoppervlak is zeer gering. Omdat de hoofdkracht van de stroming groot is, moet de afsluiter worden toegevoegd met een actuator. Aanpassing.

Er zijn twee manieren om de afsluiter te installeren. Een daarvan is dat het medium van onder de klepkern kan binnendringen. Het voordeel is dat de pakking niet onder spanning komt te staan ​​als de klep gesloten is, wat de levensduur van de pakking kan verlengen en druk kan uitoefenen voor de klep. In dat geval moet de verpakking worden vervangen; het nadeel is dat het aandrijfkoppel van de klep relatief groot is, namelijk ongeveer 1 keer dat van de bovenstroom, de axiale kracht op de klepsteel groot is en de klepsteel gemakkelijk te buigen is. Daarom is deze methode over het algemeen alleen geschikt voor afsluiters met een kleine diameter (onder DN50). Bij afsluiters boven DN200 stroomt het medium van bovenaf naar binnen. (De elektrische afsluiter neemt over het algemeen de manier aan waarop het medium van bovenaf binnenkomt.) De tekortkoming van de mediuminvoer van bovenaf is precies het tegenovergestelde van de methode van beneden binnenkomen.

Verzegeld

Het afdichtingsoppervlak van de klepafsluiter is een kleine trapeziumvormige zijde van de klepkern (zie de vorm van de klepkern voor details). Zodra de klepkern eraf valt, staat dit gelijk aan het sluiten van de klep (als het drukverschil groot is, is de sluiting natuurlijk niet goed, maar het anti-reverse effect is niet slecht). De schuifafsluiter is verzegeld aan de zijkant van de poortplaat van de klepkern en het afdichtende effect is niet zo goed als de afsluiter, en de klepkern zal niet worden gesloten zoals de afsluiter wanneer de klepkern eraf valt.
